有机废气催化燃烧处理工艺流程及说明

20-07-9    来源： RCO催化燃烧设备,粉尘治理设备,环保设备厂家-det365手机版



有机废气催化燃烧处理设备,主要由废气管道、干式过滤器、活性炭吸附箱、电动调节阀门、催化净化装置、阻火器、排风机、电气控制等部分组成。废话不多说直接进入正题。

一、工作原理

经收集后的废气进入干式过滤器，祛除水雾及粉尘，保证活性炭的使用寿命，将符合吸附条件的废气送入活性炭吸附箱进行吸附净化，净化后的洁净气体由主排风机排入大气中。吸附装置配有备用吸附箱一个，当活性炭吸附接近饱和后通过控制阀门切换至催化燃烧脱附状态;脱附再生系统采用在线脱附再生，即吸附过程为连续式处理工艺，在备用吸附装置投入使用同时，饱和吸附箱则进行脱附工作，脱附后活性炭箱预备至下次循环使用。

二、工艺流程及说明

本装置工艺流程为：预处理——吸附浓缩——解吸脱附——催化燃烧的工艺流程。

系统由四个活性炭吸附箱，一个催化燃烧床构成，将各条生产线中的所有排气管合并连接引至净化设备，各个支管上安装一只手动调节阀，配比例调节;废气经收集汇总后送入集气箱，再将废气送入干式过滤器，干式过滤器能更为精细的祛除废气中的粉尘和漆雾，从而避免活性炭微孔被堵塞，延长活性炭的使用周期，活性炭吸附器接近饱和时，系统将自动切换到备用活性炭吸附箱(此时饱和活性炭吸附箱停止吸附操作)，然后用热气流对饱和活性炭吸附箱进行解吸脱附，将有机物从活性炭上脱附下来。

在脱附过程中，有机废气已被浓缩,浓度后的浓度较原浓度提高几十倍，达2000mg/m3以上，浓缩废气送到催化燃烧装置，后被分解成CO2与H2O排出。完成解吸脱附后，活性炭吸附器进入待用状态，待其他活性炭吸附箱接近饱和时，系统再自动切换回来，同时对饱和活性炭吸附器进行解吸脱附，如此循环工作。后净化后的洁净气体由主排风机排入大气中。

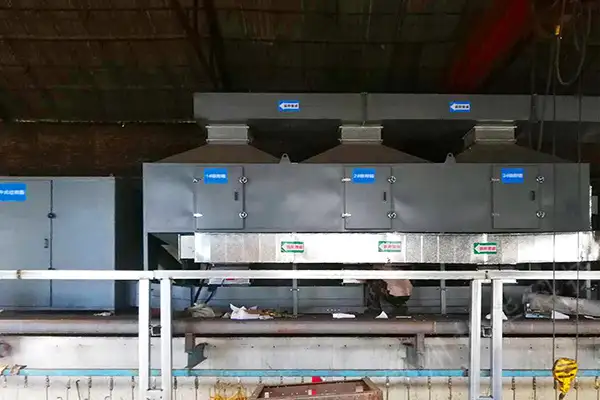

有机废气催化燃烧处理工艺流程及说明

三、技术特点

1. 整个系统设备实现了净化、脱附过程自动化，与回收类有机废气净化装置相比，无须配备压缩空气等附加能源，运行过程不产生二次污染，设备投资及运行费用低;
2. 在活性炭吸附床前采用过滤器过滤小颗粒物，净化效率高，确保吸附装置的使用寿命。
3. 使用特殊成型的蜂窝状活性炭作为吸附材料，由于其比重为条形活性炭纤维的8-10倍，再生前吸附有机溶剂可以达到活性炭总重量的25%，具有使用寿命长，吸附系统运行阻力低，净化效率高等特点;
4. 设备占地面积小、重量较轻，吸附床滤料采用堆砌式结构，装填方便，更换容易;
5. 采用贵金属钯、铂载在蜂窝状陶瓷上作催化剂，具有阻力小，活性高，使用寿命长，分解温度低，脱附预热时间短，能耗低，稳定性好等特点，当有机废气浓度达到2000mg/m3时，就可维持自燃。催化燃烧器的转换效率高，性能稳定。催化燃烧率达97%以上。
6. 利用余热，节省能源。本装置中活性炭的解吸脱附均以热空气作为解吸介质，而此热气流均来自于系统内催化燃烧后的余热。脱附后的浓缩有机废气再进入催化燃烧器进行净化处理，不需另加能源，运行费用大大降低。
7. 采用PLC控制系统，设备运行、操作过程实现自动化，运行过程安全稳定、可靠。如催化燃烧加热部分为自动，脱附过程为自动程序控制，脱附时由温度信号反馈来实现脱附温度自动控制。
